         編碼器應用于速度控制或位置控制系統的檢測元件。編碼器如以信號原理來分，有增量型編碼器，絕對型編碼器。

         編碼器接線原理

         編碼器是旋轉測量裝置，它將被測的角位移直接轉換成數字信號（高速脈沖信號）。因此可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。

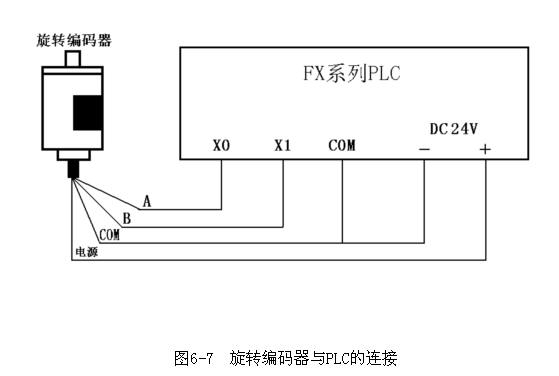

        如圖所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線，其中2條是脈沖輸出線，1條是COM端線，1條是電源線。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B兩相脈沖輸出線直接與PLC的輸入端連接，連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地。

          編碼器接線操作步驟：

         1.設定地址，接線口朝下拿編碼器，左邊撥碼是十位，右邊撥碼是個位。

        2.設定終端：只接入線時，此編碼器是終端，兩個終端都打到ON；入線和出線都接時兩個撥碼都撥到1位。

       3.接線：

       1)把接線端子的附件按順序套在DP線上

       2) 剝除DP線外層的橡膠層10cm左右

       3)把內層的金屬屏蔽層屢開，并擰成一股

       4)剝開線內部白色保護層，把屏蔽層接到橢圓標出的螺絲上，并接網線，A接綠線，B接紅線。

        廣東升威電子制品27年老牌編碼器廠家,專業生產各種類型的編碼器.升威磁電編碼器,可根據客戶的需求來定制為增量型磁電編碼器和絕對型磁電編碼器,精度脈沖及尺寸均可按照客戶需求來定制.升威磁電編碼器應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款編碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。找旋轉編碼器廠家就找升威電子.
