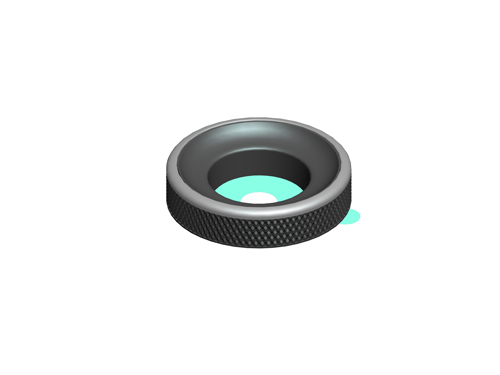

| 旋鈕 型號： | MD5001 |
| 名稱： | 電容式旋鈕 |
| 主要規格: | 工 作 溫 度：-40℃～85℃ 機械旋轉角度：360° 定 位 數：30檔 旋 轉 力 矩：120±70gf.cm 拉 拔 強 度：≥4Kg 旋 轉 壽 命：50,000次 |
| 產品特點： | 直接貼在客戶屏幕上通過IC來識別旋鈕感應片位置的變化而產生信號，再通過軟件 實現遞增或遞減起到調節的作用。定位手感順暢，壽命長，外表美觀。 |
| 應用領域： | 主要應用于汽車大屏和各類家用電器屏幕上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：120±70 gf.cm
2、Number of detemts click定位數：30 Click
3、Shaft Stop Strength 拉拔強度：≥ 4 Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗：Max 200Ω
2、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
3、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：50,000 cycles Min

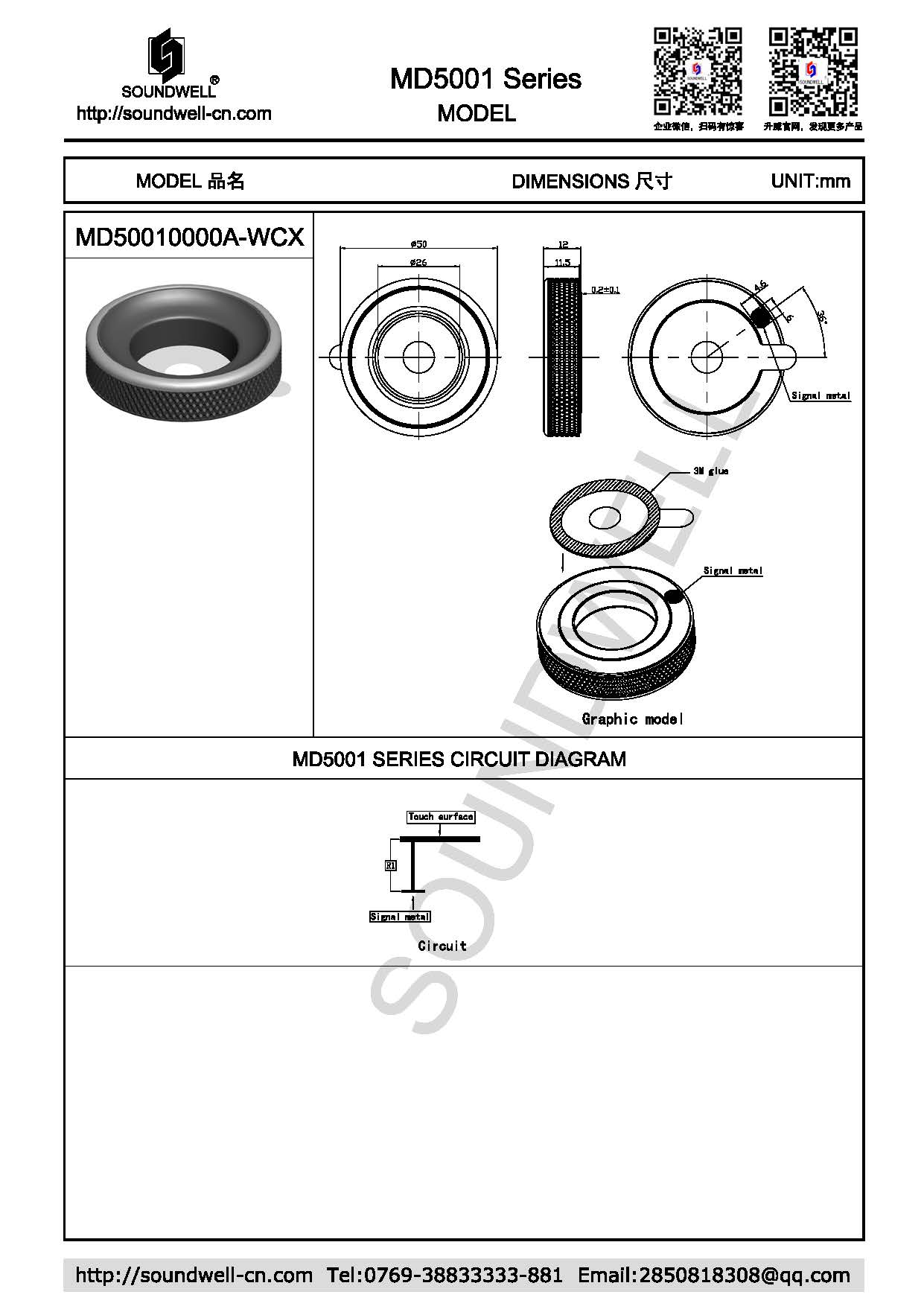

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。下載SM10004.pd
