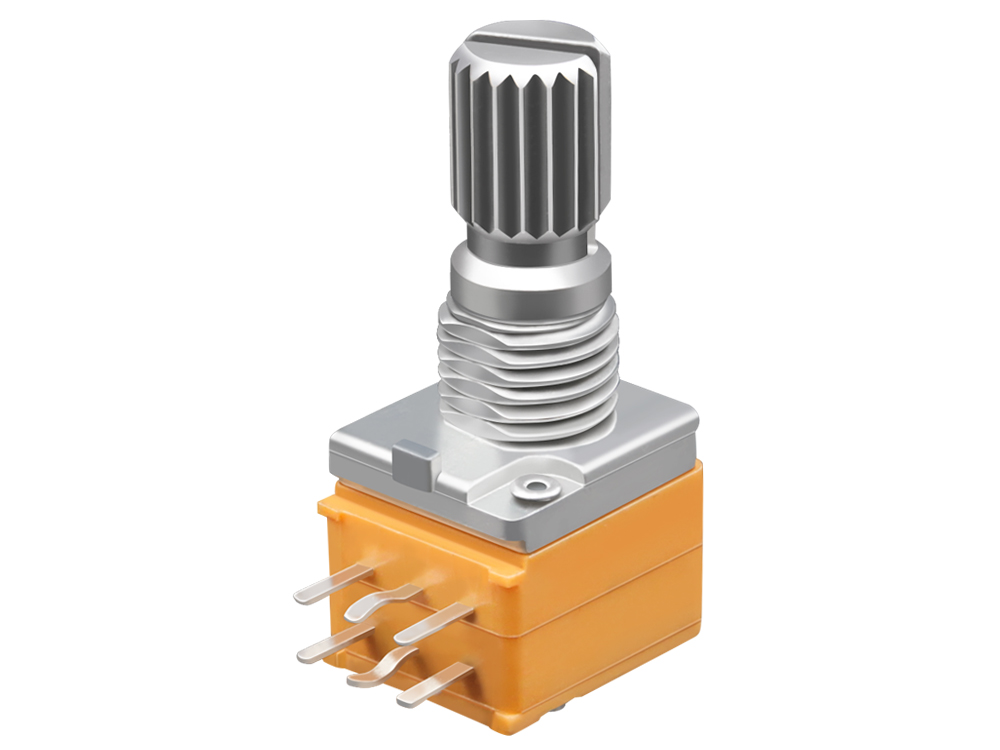

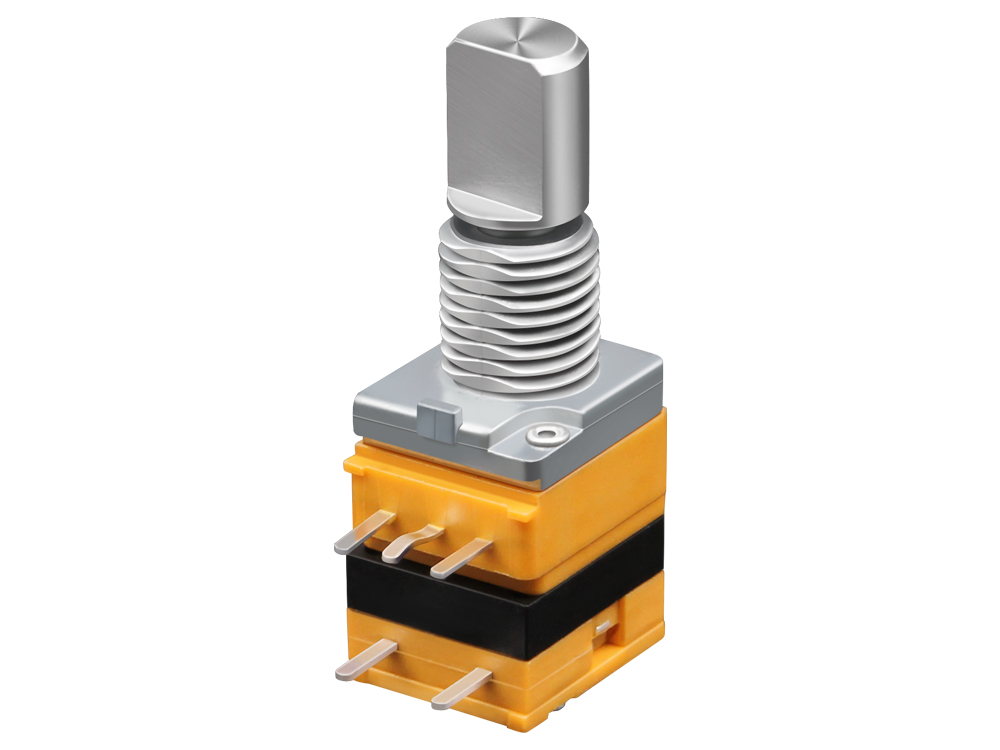

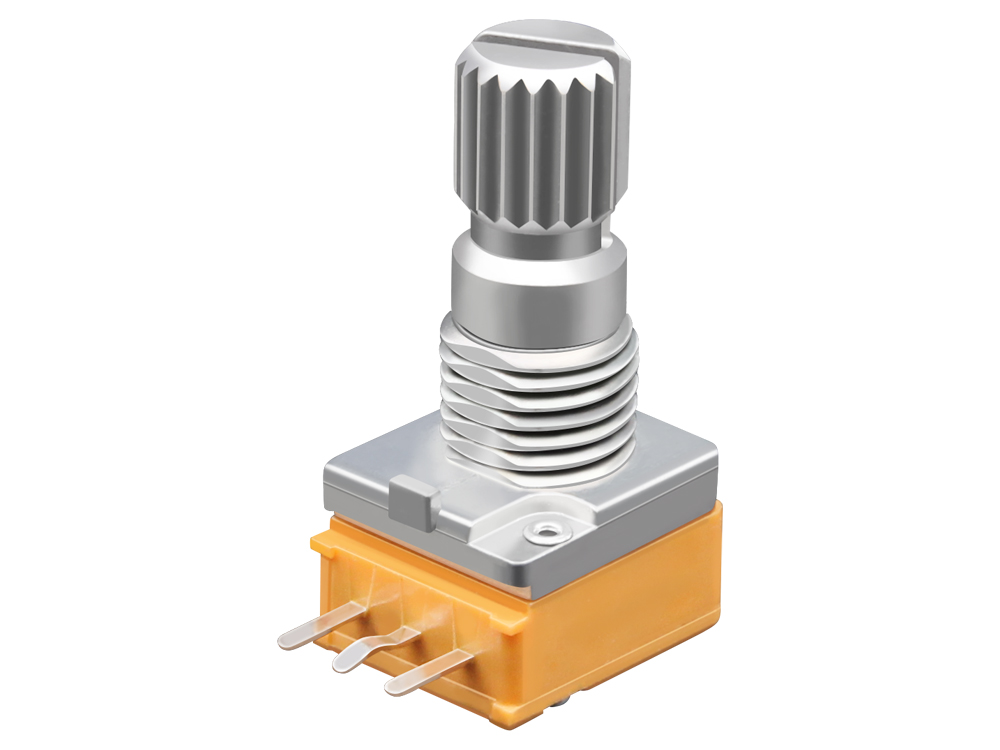

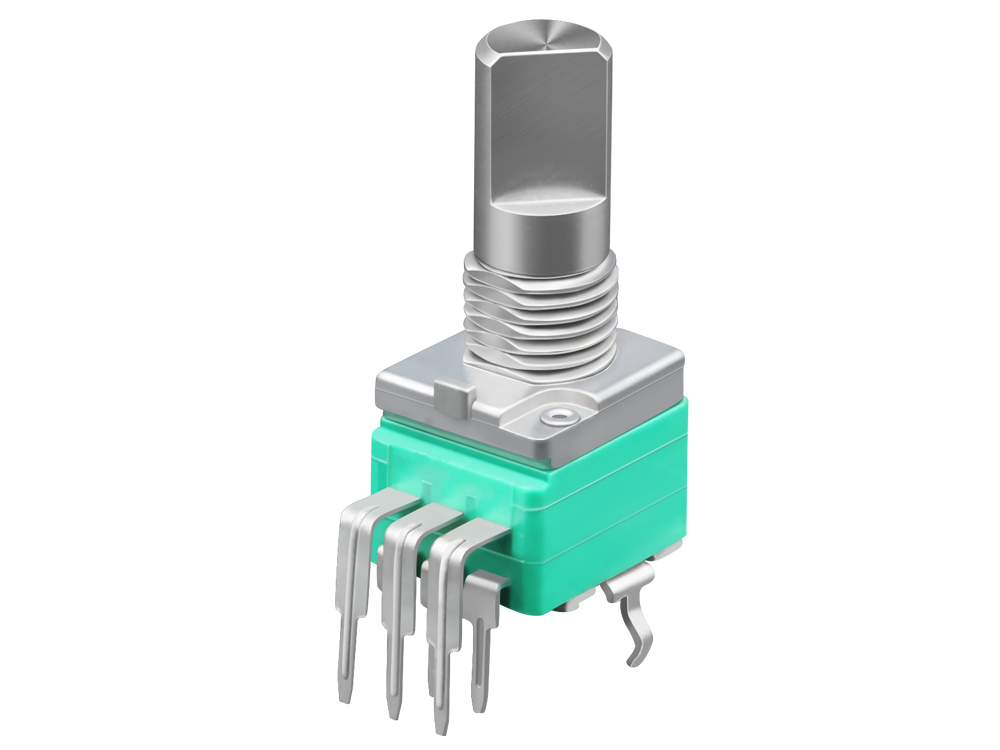

電位器名稱:RA09帶開關電位器
RA09帶開關電位器優點：采用塑封式結構，可有效應對波峰焊，產品密封性好，可以帶定位，有帶按壓開關或旋轉開關，軸長及形狀可以調整，有多種安裝方式供選擇。
RA09帶開關電位器應用：此旋轉可調電位器適用多煤體音響、功放、對講機及家用電器。
RA09帶開關電位器功能: 調節音量、調壓、調溫，調光。
RA09帶開關電位器產品規格參數
外形尺寸：9.5mm；
總阻誤差：±20%；
全旋轉角度：300±10°
額定功率:0.05W；
工作溫度：-10°C~60°C；
使用壽命：10000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：20~200gf.cm
2、Total mechanical rotation 全回轉角度：300±10°
3、Stop strength 止檔強度：≥3.5Kgf
4、Shaft Wobble 柄擺動 ：0.7*L/20mmp-p以下
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Power rating 額定功率: 0.05W
4、Insulation Resistance 絕緣電阻：50 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC1250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 10000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
點擊下載RA09電位器開關規格書
點擊下載RA09旋轉電位器規格書
點擊下載RA09電位器開關規格書
點擊下載RA09開關電位器規格書
點擊下載RA09旋轉開關電位器規格書
點擊下載RA09可調電位器規格書
